4 "U100 Sampler สำหรับการสุ่มตัวอย่างดินที่ไม่ถูกรบกวน， การเจาะเก็บตัวอย่างทางธรณีเทคนิค

4" U100 Sampler สำหรับการสุ่มตัวอย่างดินที่ไม่ถูกรบกวน การเจาะเก็บตัวอย่างทางธรณีเทคนิค

4" U Sampler สำหรับการสุ่มตัวอย่างดินที่ไม่ถูกรบกวน

ระบบการสุ่มตัวอย่าง U100, การเก็บตัวอย่าง U100


เครื่องเก็บตัวอย่าง U100 (U4) และ U70 - ใช้สำหรับเก็บตัวอย่างที่ไม่ถูกรบกวนในดินส่วนใหญ่และหินที่อ่อนแอบางส่วนเครื่องสุ่มตัวอย่าง U100 ให้ตัวอย่างที่มีเส้นผ่านศูนย์กลางระบุ 100 มม. (4") และ U70 ให้ตัวอย่างที่มีเส้นผ่านศูนย์กลางระบุ 70 มม.

ระบบการสุ่มตัวอย่าง U100

อุปกรณ์นี้ได้รับการออกแบบมาเพื่อให้ได้ตัวอย่างที่ไม่ถูกรบกวนในดินส่วนใหญ่และหินที่อ่อนแอบางชนิด เช่น ชอล์คและมาร์ลเครื่องเก็บตัวอย่างสร้างแกนดินที่มีเส้นผ่านศูนย์กลางระบุ 100 มม. (4") ยาวประมาณ 450 มม. (18")


หลอดตัวอย่างที่มีแท่นตัดติดอยู่จะถูกดันลงไปที่พื้นโดยใช้ค้อนเลื่อน


หัวไดรฟ์ (หรือตัวครอบกระดิ่ง) จะพอดีระหว่างค้อนเลื่อนและท่อตัวอย่าง และมี "พื้นที่โอเวอร์ไดรฟ์" และบอลวาล์วบอลวาล์วช่วยให้อากาศระบายออกได้เมื่อท่อถูกขับลงสู่พื้น

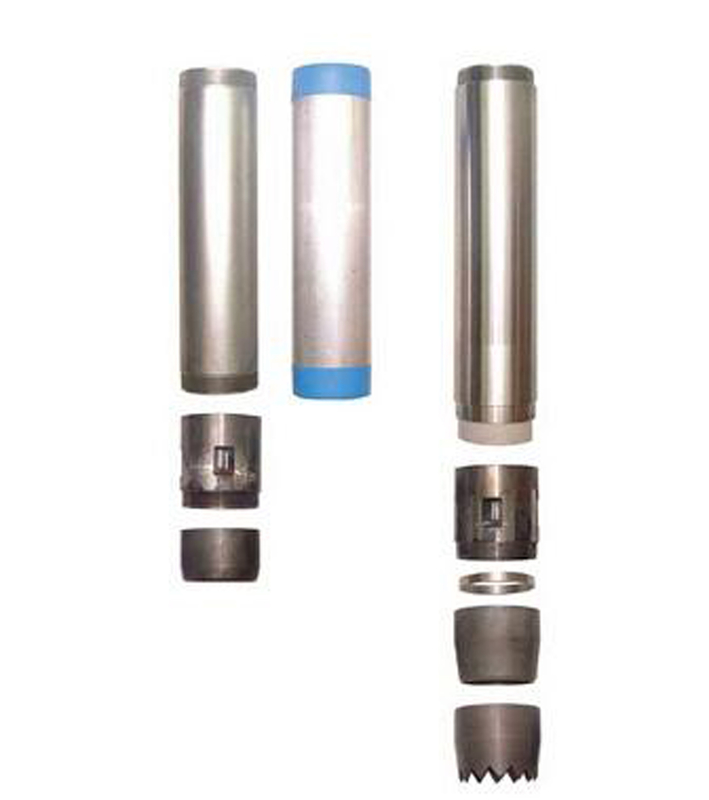

ระบบการสุ่มตัวอย่าง U100 สองประเภทมีการใช้งานทั่วไป:


ระบบมาตรฐาน
ประกอบด้วยท่อตัวอย่างเหล็กหรืออลูมิเนียม ฐานรองตัดและฐานรองตัด Corecatch ที่เป็นตัวเลือกนั้นชุบแข็งที่เคสและอาจมีขอบเรียบหรือหยักมีฝาปิดปลายพลาสติกหรือโลหะผสมเพื่อให้พอดีกับหลอดตัวอย่าง และขี้ผึ้งปิดผนึกแบบพิเศษใช้สำหรับเก็บตัวอย่างในระยะยาว

ระบบไลเนอร์พลาสติก
ประกอบด้วย Body Tube เหล็กกล้าซึ่งล้อมรอบ Plastic Liner ที่ถอดเปลี่ยนได้แท่นตัดแบบธรรมดาหรือแบบหยักติดกับฐานของ Body Tube และอุปกรณ์เสริม Corecatcher และ Spacer Ring (จำเป็นเมื่อใช้ Corecatcher)มีฝาปิดท้ายพลาสติกเพื่อให้พอดีกับขอบพลาสติก

แม้ว่าการใช้ Plastic Liners จะช่วยลดต้นทุนโดยรวมในการรับและจัดเก็บตัวอย่าง แต่แท่นตัดจำเป็นต้องหนาขึ้น และทำให้ตัวอย่างถูกรบกวนมากกว่าเมื่อเทียบกับระบบมาตรฐาน


สำหรับทั้งสองระบบ มีตัวเชื่อมต่อสำหรับเชื่อมต่อหลอดตัวอย่างตั้งแต่สองหลอดขึ้นไปเข้าด้วยกันเป็นอนุกรม
