SPT Sampler
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |
| หมายเลขรุ่น | U100 |

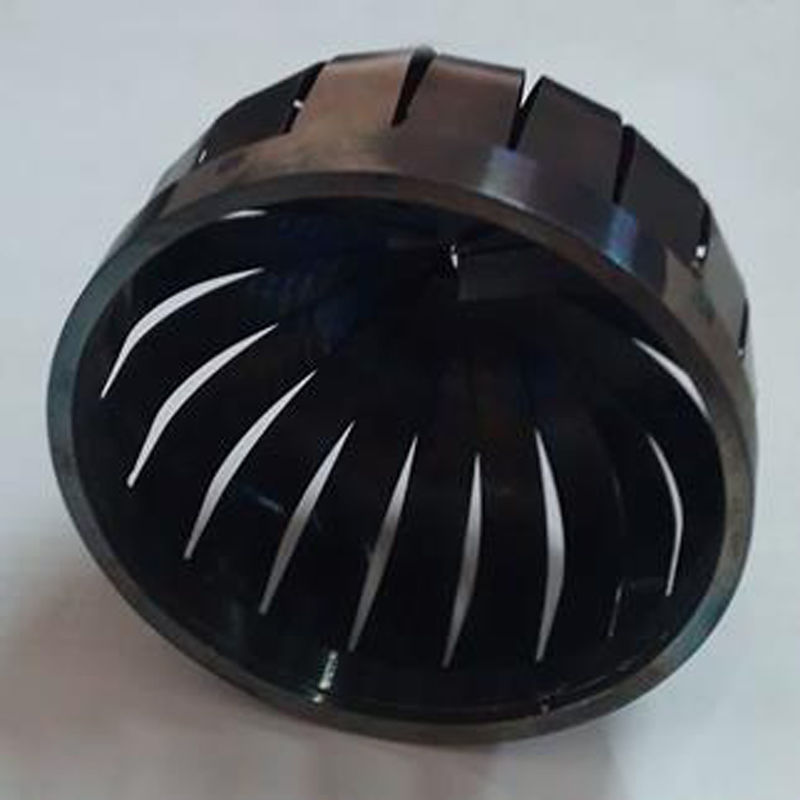

U100 Sampler Soil Core Catcher สำหรับการเจาะเก็บตัวอย่างดินทางธรณีเทคนิค
สำหรับการสุ่มตัวอย่าง U100 ในการเจาะชั้นดิน การเจาะสำหรับ U100 Sampling System
คำอธิบาย
อุปกรณ์ระบบเก็บตัวอย่าง Roschen U100, U70 ได้รับการออกแบบมาเพื่อให้ได้ตัวอย่างที่ไม่ถูกรบกวนในดินส่วนใหญ่และหินที่อ่อนแอบางชนิด เช่น ชอล์คและมาร์ลเครื่องเก็บตัวอย่างสร้างแกนดินขนาดเส้นผ่านศูนย์กลางเล็กน้อย 100 มม. ยาวประมาณ 450 มม.หลอดตัวอย่างที่มีแท่นตัดติดอยู่จะถูกดันลงไปที่พื้นโดยใช้ค้อนเลื่อนหัวไดรฟ์พอดีระหว่างค้อนเลื่อนและท่อตัวอย่าง และมีพื้นที่โอเวอร์ไดรฟ์และบอลวาล์วบอลวาล์วช่วยให้อากาศระบายออกได้เมื่อท่อถูกขับลงสู่พื้น
ขนาดที่มีจำหน่ายสำหรับถังแกนหรือเครื่องเก็บตัวอย่างดินอื่นๆ:
บาร์เรลแกน B76, บาร์เรลแกน B86, บาร์เรลแกน B101, บาร์เรลแกน B131, บาร์เรลแกน B146
บาร์เรลแกน BQ บาร์เรลแกน NQ บาร์เรลแกน HQ กระบอกแกน PQ กระบอกแกน NQ3 กระบอกแกน HQ3 กระบอกแกน PQ3
TT-46 แกนบาร์เรล TT56 แกนบาร์เรล
กระบอกแกน T2-56, กระบอกแกน T2-66, กระบอกแกน T2-76, กระบอกแกน T2-86, กระบอกแกน T2-101
T6-76 บาร์เรลหลัก T6-86 บาร์เรลหลัก T6-101 บาร์เรลหลัก T6-116 บาร์เรลหลัก T6-131 บาร์เรลหลัก T6-131 บาร์เรลหลัก
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 แกนลำกล้อง
บาร์เรลแกน NMLC, บาร์เรลแกน HMLC
กระบอกแกน HWF กระบอกแกน PWF
กระบอกแกน NWG, กระบอกแกน HWG
แกนลำกล้อง LTK48
กระบอกแกน Mazier
ลำกล้องหลัก 412 F
แกนลำกล้อง M101
มาตรฐานจีน: สาย 56, สาย 59, สาย 75, สาย 91...
การเจาะด้วยสายเป็นวิธีการพิเศษในการถอดแกนเมื่อสว่านต้องการถอดแกนออกจากสว่านแกนทั่วไป จะต้องถอดกระบอกแกนทั้งหมดออกจากรูการดำเนินการนี้ใช้เวลานานเนื่องจากต้องถอดแท่งแต่ละอันออกทีละอันด้วยการเจาะแบบมีสาย แกนของแกนสามารถถอดออกจากด้านล่างของรูได้โดยไม่ต้องถอดสายของแกนเมื่อสว่านต้องการถอดแกน การโอเวอร์ช็อตจะลดลงที่ส่วนท้ายของสายการโอเวอร์ช็อตติดอยู่ที่ด้านหลังของท่อในของกระบอกสูบแกนและสายถูกดึงกลับและท่อในจะหลุดออกจากกระบอกสูบ
U100 แซมเพลอร์ ข้อมูลจำเพาะ:
| พิมพ์ | OD สูงสุด * | นาที.รหัส* (มม.) | อัตราส่วนพื้นที่ |
| ระบบมาตรฐาน | 118.6 | 104.4 | 29% |
| ระบบซับพลาสติก | 123.8 | 101.6 | 48% |
Wireline Core Barrel คำอธิบาย:
| กระบอกแกนลวด | กระบอกแกนท่อคู่ |
| แกนกระบอกเดียว | กระบอกแกนสามท่อ |
